1510 VW Piezometer (Standard Type) – Cảm biến đo áp lực nước lỗ rỗng

1510 VW Piezometer (Standard Type) là cảm biến đo áp lực nước lỗ rỗng sử dụng công nghệ Vibrating Wire (dây rung), được thiết kế để đo áp suất nước và áp suất chất lỏng trong đất, nền móng, đập, hố khoan và các công trình địa kỹ thuật.

Model 1510 thuộc dòng VW Piezometer của ACE Instrument – Hàn Quốc, được thiết kế dạng tiêu chuẩn, phù hợp để chôn trong đất, lắp tại giao diện bê tông hoặc đưa vào hố khoan và các ống có đường kính nhỏ.

Cảm biến chuyển đổi sự thay đổi áp lực tác động lên màng cảm biến thành tín hiệu tần số cộng hưởng của dây rung, sau đó tín hiệu được truyền qua cáp đến thiết bị đọc dữ liệu hoặc Data Recorder để thu thập và phân tích.

Ưu điểm nổi bật

1. Công nghệ Vibrating Wire ổn định

1510 VW Piezometer sử dụng phần tử cảm biến dây rung. Khi áp lực nước tác động lên màng cảm biến, sức căng của dây rung thay đổi và tạo ra sự thay đổi tần số cộng hưởng.

Tín hiệu tần số được truyền qua cáp tín hiệu đến thiết bị đọc VW, giúp hệ thống quan trắc theo dõi sự thay đổi áp lực nước theo thời gian.

2. Thiết kế tiêu chuẩn, dễ tích hợp

Model 1510 được thiết kế để:

• Chôn trong lớp đất hoặc đất đắp.
• Lắp tại vị trí tiếp giáp bê tông.
• Đưa vào hố khoan.
• Lắp trong các ống có đường kính nhỏ.

Thiết kế này giúp 1510 phù hợp với nhiều phương án lắp đặt trong các công trình địa kỹ thuật và quan trắc.

3. Độ bền cao

Thân cảm biến sử dụng thép không gỉ, kết hợp vật liệu epoxy resin chất lượng cao để bảo vệ phần tử cảm biến.

Cảm biến được thiết kế cho môi trường quan trắc công trình, với khả năng chống nước cao; tài liệu kỹ thuật công bố mức chống nước tương đương 1.000 m H₂O.

4. Có cảm biến nhiệt độ tích hợp

1510 được tích hợp Thermistor 3 kΩ, cho phép theo dõi nhiệt độ cùng với dữ liệu đo áp lực.

Thông tin nhiệt độ có thể được sử dụng để hỗ trợ đánh giá và bù ảnh hưởng nhiệt trong quá trình quan trắc.

5. Phù hợp hệ thống quan trắc tự động

VW Piezometer có thể kết nối với các VW Readout Unit hoặc Data Logger, cho phép xây dựng hệ thống đo thủ công hoặc tự động tùy theo yêu cầu của dự án. Tài liệu ACE Instrument cho biết các cảm biến VW của hãng có thể kết nối với các loại VW Readout Unit hoặc Data Logger tương thích.

Nguyên lý hoạt động của 1510 VW Piezometer

1510 hoạt động dựa trên nguyên lý Vibrating Wire.

Khi áp lực nước lỗ rỗng tác động lên màng ngăn của cảm biến, màng ngăn sẽ làm thay đổi sức căng của dây rung bên trong cảm biến.

Dây rung được kích thích dao động và tạo ra một tần số cộng hưởng tương ứng với trạng thái áp lực tác động lên cảm biến.

Tín hiệu tần số được truyền qua cáp tín hiệu đến thiết bị đọc dữ liệu như VW Readout Unit hoặc Data Recorder. Giá trị đo có thể được ghi nhận, lưu trữ và sử dụng để đánh giá sự biến đổi áp lực nước trong công trình.

Phương pháp đo này phù hợp với các hệ thống quan trắc dài hạn và có thể tích hợp với hệ thống thu thập dữ liệu tự động.

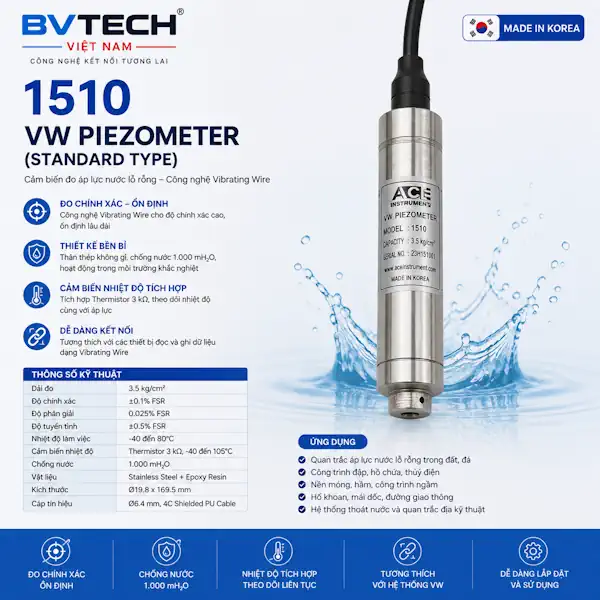

Thông số kỹ thuật 1510 VW Piezometer

Các thông số trên theo bảng thông số kỹ thuật của dòng VW Piezometer ACE Instrument; với Model 1510, tài liệu xác định cấu hình Standard Type và kích thước Ø19.8 × 169.5 mm.

Lưu ý: Cấu hình dải đo, chiều dài cáp và loại bộ lọc có thể được lựa chọn theo yêu cầu dự án. BVTech nên xác nhận cấu hình thực tế trước khi báo giá và đặt hàng.

Ứng dụng của 1510 VW Piezometer

1510 được sử dụng trong nhiều hệ thống quan trắc áp lực nước và địa kỹ thuật.

Quan trắc áp lực nước lỗ rỗng

Thiết bị được sử dụng để đo pore water pressure trong đất và nền công trình, hỗ trợ đánh giá trạng thái ổn định của nền đất và công trình.

Quan trắc đập và hồ chứa

1510 có thể được lắp đặt trong:

• Đập đất.
• Đập bê tông.
• Hồ chứa.
• Công trình thủy lợi.
• Công trình thủy điện.

Dữ liệu áp lực nước giúp theo dõi điều kiện làm việc và biến động của công trình theo thời gian.

Quan trắc nền móng

Cảm biến có thể được lắp đặt tại nền móng hoặc các vị trí tiếp giáp bê tông nhằm theo dõi sự thay đổi áp lực nước trong nền.

Quan trắc hố khoan

Model 1510 có thể được đưa vào borehole và các ống có đường kính nhỏ, phù hợp với nhiều phương án quan trắc địa kỹ thuật.

Quan trắc mái dốc và ổn định nền đất

Dữ liệu áp lực nước lỗ rỗng có thể được sử dụng để đánh giá điều kiện ổn định của mái dốc, nền đắp và các khu vực có nguy cơ biến động địa kỹ thuật.

Quan trắc hệ thống thoát nước

Thiết bị có thể hỗ trợ đánh giá ảnh hưởng của hệ thống thoát nước trong các khu vực đào, nền đắp và công trình đất.

Model 1510 phù hợp với những công trình nào?

1510 VW Piezometer phù hợp với các dự án cần theo dõi áp lực nước lỗ rỗng và áp lực chất lỏng, chẳng hạn:

• Công trình thủy điện.
• Đập và hồ chứa.
• Công trình thủy lợi.
• Đường hầm và công trình ngầm.
• Nền móng công trình.
• Nền đường và đất đắp.
• Mái dốc.
• Hố đào sâu.
• Công trình địa kỹ thuật.
• Khu vực cần quan trắc nước ngầm.

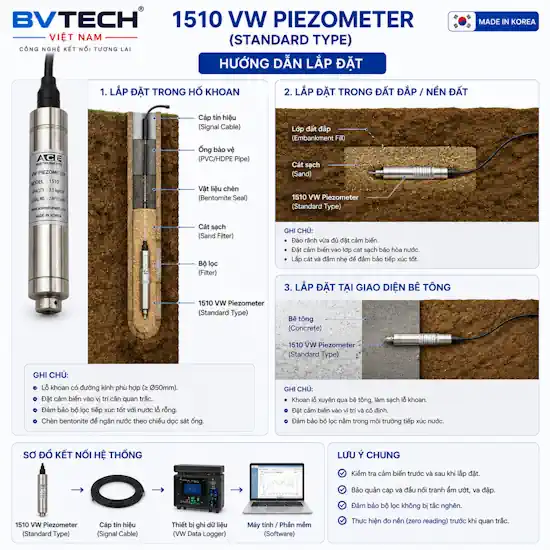

Phương án lắp đặt Model 1510

Model 1510 có thể được triển khai theo nhiều phương án tùy điều kiện công trình.

Lắp đặt trong hố khoan

Cảm biến được đưa xuống vị trí cần quan trắc trong hố khoan, kết hợp vật liệu lọc và vật liệu chèn phù hợp để đảm bảo truyền áp lực nước đến đầu cảm biến.

Lắp đặt trong đất đắp

1510 được thiết kế đặc biệt để có thể chôn trong đất đắp. Tài liệu hướng dẫn của ACE Instrument đưa ra phương án chuẩn bị đầu cảm biến bằng nước trước khi lắp đặt và bố trí cảm biến trong lớp cát ẩm tại vị trí quan trắc.

Lắp đặt tại công trình bê tông

Cảm biến có thể được bố trí tại các vị trí tiếp giáp hoặc trong kết cấu theo thiết kế quan trắc của dự án.

Kết nối với hệ thống đo và ghi dữ liệu

1510 VW Piezometer có thể được sử dụng kết hợp với các thiết bị đọc và ghi dữ liệu cảm biến dây rung.

Một hệ thống cơ bản có thể bao gồm:

1510 VW Piezometer → Signal Cable → VW Readout Unit → Data Recorder/Data Logger → Máy tính/Phần mềm quản lý dữ liệu

Trong đó:

• 1510 VW Piezometer: Cảm biến đo áp lực nước lỗ rỗng.
• Signal Cable: Truyền tín hiệu từ cảm biến.
• VW Readout Unit: Đọc tín hiệu Vibrating Wire.
• Data Recorder/Data Logger: Ghi và lưu trữ dữ liệu.
• Phần mềm: Quản lý, phân tích và xuất dữ liệu quan trắc.

1510 VW Piezometer – Giải pháp đo áp lực nước lỗ rỗng

Với thiết kế tiêu chuẩn, kích thước nhỏ gọn, thân bằng thép không gỉ và công nghệ Vibrating Wire, ACE 1510 VW Piezometer là giải pháp phù hợp cho các hệ thống quan trắc áp lực nước lỗ rỗng trong công trình địa kỹ thuật.

Thiết bị đặc biệt phù hợp với các dự án cần quan trắc dài hạn, độ ổn định cao và khả năng kết nối với hệ thống đọc/ghi dữ liệu VW.

BVTech – Cung cấp 1510 VW Piezometer Hàn Quốc

BVTech cung cấp các thiết bị đo lường và quan trắc chuyên dụng cho lĩnh vực địa kỹ thuật, xây dựng, thủy điện, thủy lợi và giám sát công trình.

Quý khách có nhu cầu 1510 VW Piezometer (Standard Type), cảm biến Vibrating Wire, VW Readout Unit hoặc giải pháp quan trắc áp lực nước lỗ rỗng đồng bộ, vui lòng liên hệ BVTech để được tư vấn cấu hình phù hợp.

BVTECH VIỆT NAM
Website: bvtech.com.vn
Hotline: 0911922923
Email: info@bvtech.com.vn
